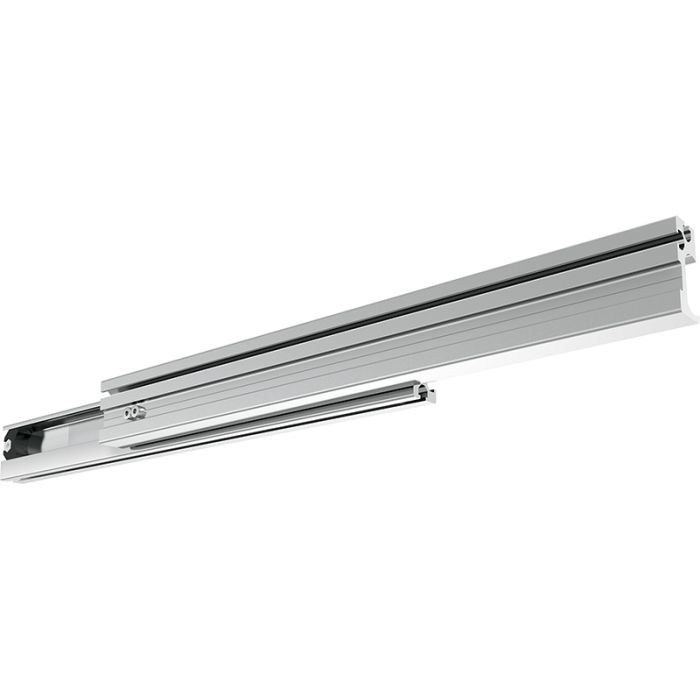

Utdragssystem FR 9000 Aluminium 200 kg
FR 9000 är ett mycket flexibelt utdragssystem som endast består av ett fåtal ingående komponenter. Speciellt lämplig till fordonsinredning där låg vikt, hög lastkapacitet och rostbeständighet är viktiga egenskaper.
Egenskaper
- Botten och sidomonterad
- Inbyggnadsbredd: 56 mm
- 200 kg bärförmåga (dynamisk)
- ca.70% utdrag
- Speciell profilform kompenserar för installationsfelaktigheter i bredd, höjd och vinkelriktning
- Enkel montering med fyrkantsmutter och M6 bult
- Spår i profil markerar M6 bultens position
- Botten och sidomonterad
- Inbyggnadsbredd: 56 mm
- 200 kg bärförmåga (dynamisk)
- ca.70% utdrag
- Speciell profilform kompenserar för installationsfelaktigheter i bredd, höjd och vinkelriktning
- Enkel montering med fyrkantsmutter och M6 bult
- Spår i profil markerar M6 bultens position
Komponenter
- Aluminiumprofil 3000 mm speciellt utformad (kapas till önskad längd)
Monteringskit består av följande komponenter
- 2 st kullagrade nylonrullar (vita)
- 2 st massiva nylonrullar (röda) toleransutjämnande
- 4 st anslag av mjukt gummi
- 16 st M6x20 mm bult (DIN7984)
- 24 st M6 fyrkanntsmutter (DIN557)
Obs!! Använd aldrig rullar med olika färg på samma sida.
- Aluminiumprofil 3000 mm speciellt utformad (kapas till önskad längd)
Monteringskit består av följande komponenter
- 2 st kullagrade nylonrullar (vita)
- 2 st massiva nylonrullar (röda) toleransutjämnande
- 4 st anslag av mjukt gummi
- 16 st M6x20 mm bult (DIN7984)
- 24 st M6 fyrkanntsmutter (DIN557)
Obs!! Använd aldrig rullar med olika färg på samma sida.
Produktnamn
Antal
Art.nr 209501
12 x på lager
Art.nr 209609
10 x på lager
| Bärförmåga | 200 kg |
|---|
